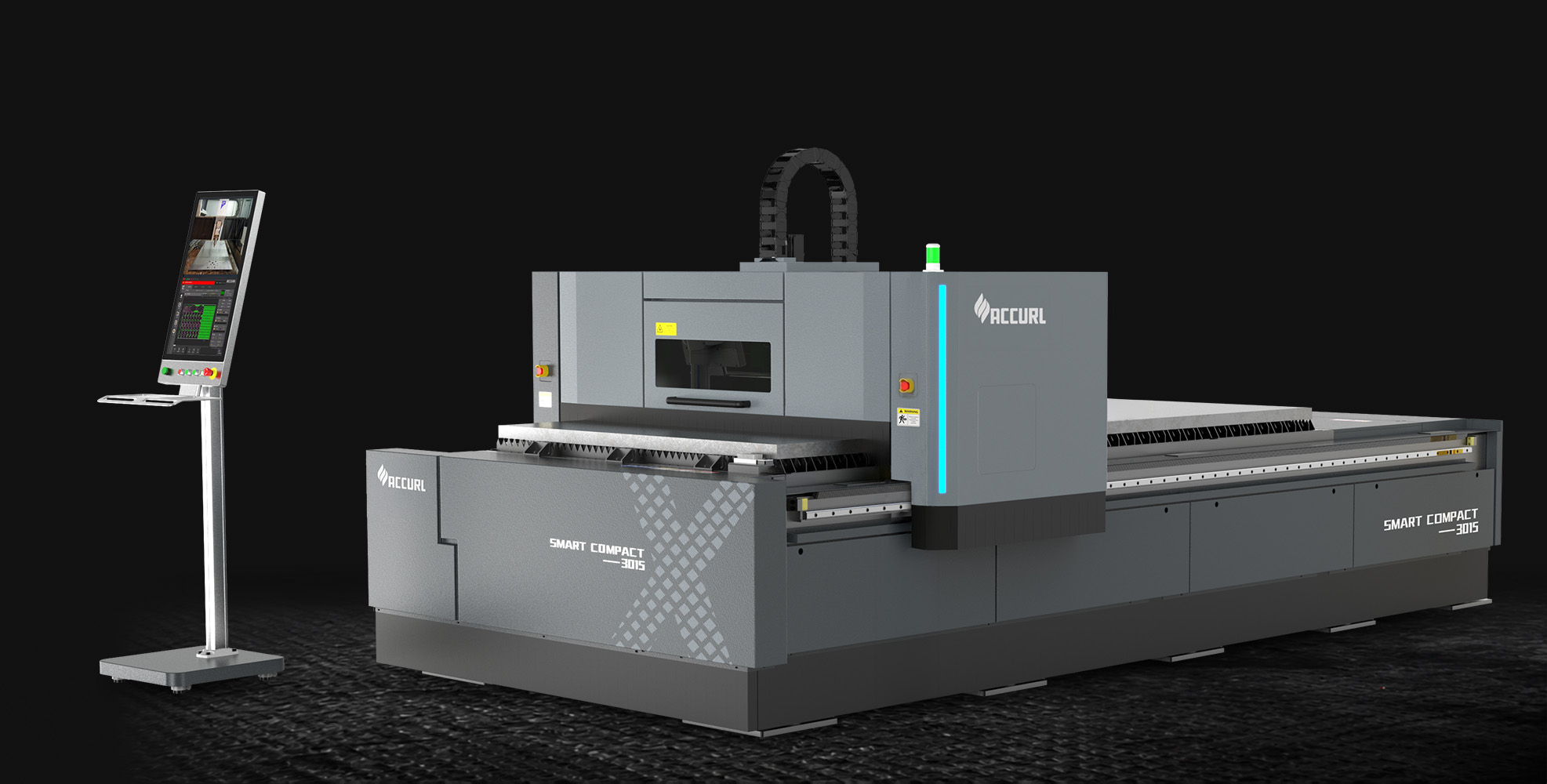

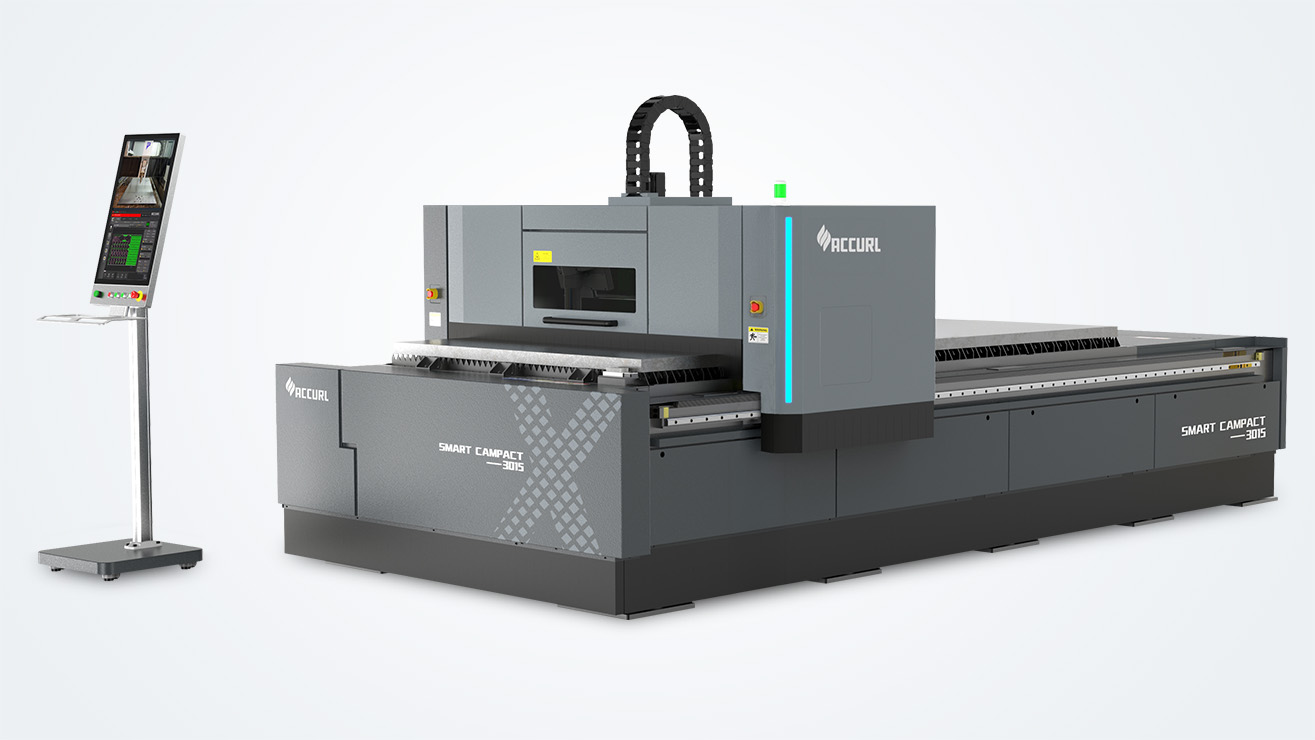

Het SMART Compact X fiberlasersnijsysteem biedt een eenvoudige en uiterst kosteneffectieve instap in 2D-lasersnijden. Het is de perfecte oplossing voor bedrijven die op zoek zijn naar een betrouwbare instapoplossing voor standaard snijtaken – met de nadruk op een aantrekkelijke investering.
Bij de SMART Compact X is alleen het laserportaal omsloten, niet de gehele machine. Dit innovatieve ontwerp bespaart aanzienlijk op de benodigde ruimte en biedt tegelijkertijd een bijzonder gemakkelijke en snelle toegang tot de snijtafel – ideaal voor het laden en lossen van materiaal met een bovenloopkraan of vorkheftruck.
De serie is verkrijgbaar in een verwerkingsformaat van 3.000×1.500 mm en kan worden uitgerust met fiberlaserbronnen tot 12 kW.
Lage investerings-, bedrijfs- en onderhoudskosten maken de SMART Compact X de ideale instapoplossing voor laserbewerking. Hoogwaardige componenten zorgen voor een betrouwbare en stabiele productie.
.svg)
.svg)

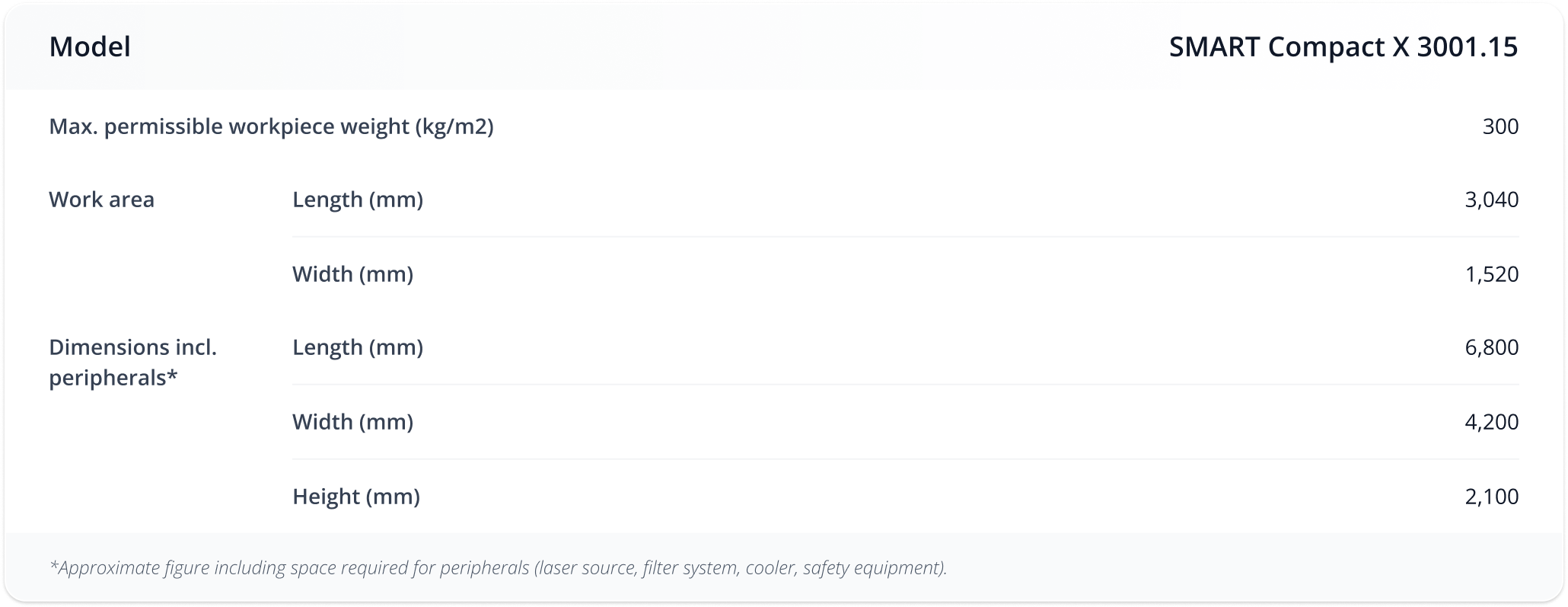

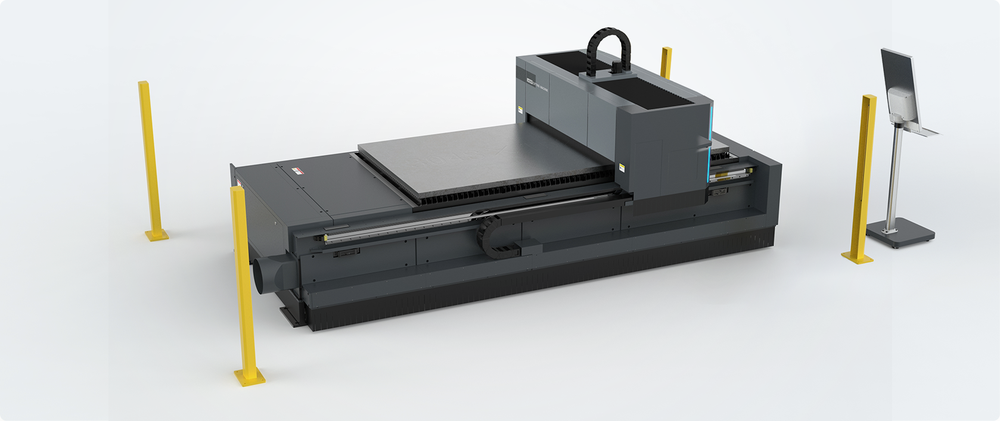

De snijtafel van de SMART Compact X biedt een royaal werkoppervlak van 3.040 x 1.520 mm en is daarmee bij uitstek geschikt voor de kosteneffectieve verwerking van standaard plaatformaten. Dankzij de robuuste constructie is de tafel geschikt voor werkstukken tot 1.350 kg. Dit maakt een veilige en nauwkeurige verwerking van zelfs zwaar plaatwerk mogelijk en zorgt voor een hoge processtabiliteit bij dagelijks gebruik. De combinatie van een royaal werkoppervlak en een hoog draagvermogen maakt de SMART Compact X een veelzijdige oplossing voor een breed scala aan snijtaken in de moderne metaal- en industriële productie.
Simulatie voor operationele veiligheid: Dynamische en statische simulaties tijdens het ontwerp van de tafel garanderen een langdurige operationele veiligheid, zelfs onder extreme belasting—zoals wanneer de snijbrug op maximale snelheid accelereert.
Het gelaste machinebed wordt spanningsarm gemaakt en trillingsverouderd. Dit zorgt ervoor dat de constructie maatvast blijft, ook bij maximale snelheid.
Grafietplaten beschermen tegen hoge lasertemperaturen. Dankzij hun thermische eigenschappen voorkomen ze thermische vervorming en schade. Het resultaat: stabiele en duurzame componenten met betrouwbare precisie.
Bij zeer snelle snijprocessen ontstaat in korte tijd veel rook en stof. De meelopende afzuiging lost dit op: een gezoneerd systeem volgt de snijkop in real time en verhoogt de afzuigcapaciteit met meer dan 40% ten opzichte van standaardoplossingen.
Van snijden tot lassen, van spanningsarm gloeien tot de daaropvolgende precisiebewerking en de eindcontrole: elke stap in het productieproces wordt nauwgezet gecontroleerd.

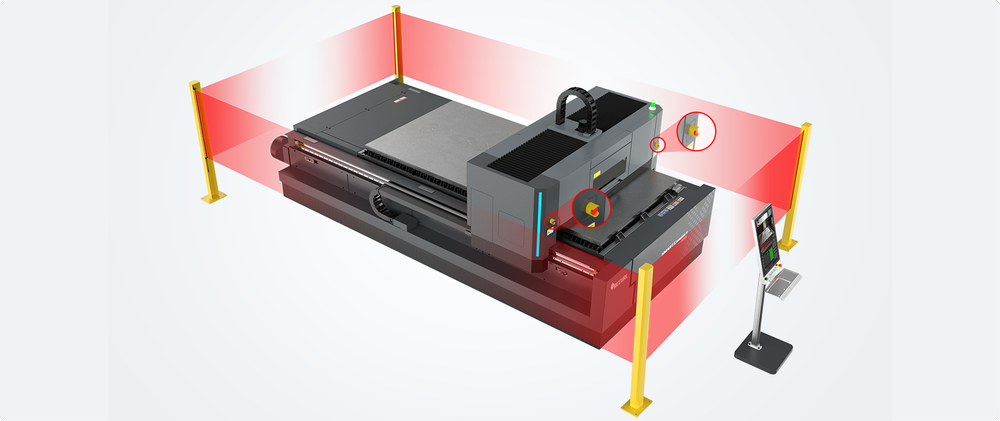

Het veiligheidsconcept van de SMART Compact X combineert hoge productiviteit met uitgebreide bescherming van de machinist. Het volledig gesloten laserportaal voorkomt dat laserstraling het verwerkingsgebied ontsnapt, terwijl twee gemakkelijk toegankelijke noodstopschakelaars aan beide zijden van het portaal een snelle interventie in elke situatie mogelijk maken. Een beproefd Pilz-veiligheidssysteem, dat alle veiligheidsrelevante functies van het systeem bewaakt, zorgt bovendien voor maximale bedrijfsveiligheid.
Het concept wordt aangevuld met foto-elektrische sensoren rondom de machine, die het werkgebied beveiligen en het systeem automatisch stoppen zodra iemand de gedefinieerde gevarenzone betreedt. Op deze manier garandeert de SMART Compact X een hoog veiligheidsniveau, terwijl optimale toegankelijkheid en eenvoudige materiaalhantering gewaarborgd blijven.
Het concept wordt aangevuld met foto-elektrische sensoren rondom de machine, die het werkgebied beveiligen en het systeem automatisch stoppen zodra een persoon de gedefinieerde gevarenzone betreedt. Op deze manier garandeert de SMART Compact X een hoog veiligheidsniveau en biedt tegelijkertijd optimale toegankelijkheid en eenvoudige materiaalhantering.
De SMART Compact X levert indrukwekkende prestaties als een betrouwbare instapoplossing voor nauwkeurige 2D-snijtoepassingen tegen aantrekkelijke investeringskosten. Het is de ideale oplossing voor bedrijven die op zoek zijn naar eenvoudige, kosteneffectieve toegang tot laserverwerking. Het systeem concentreert zich bewust op de essentie, zonder concessies te doen aan de precisie of snijkwaliteit.

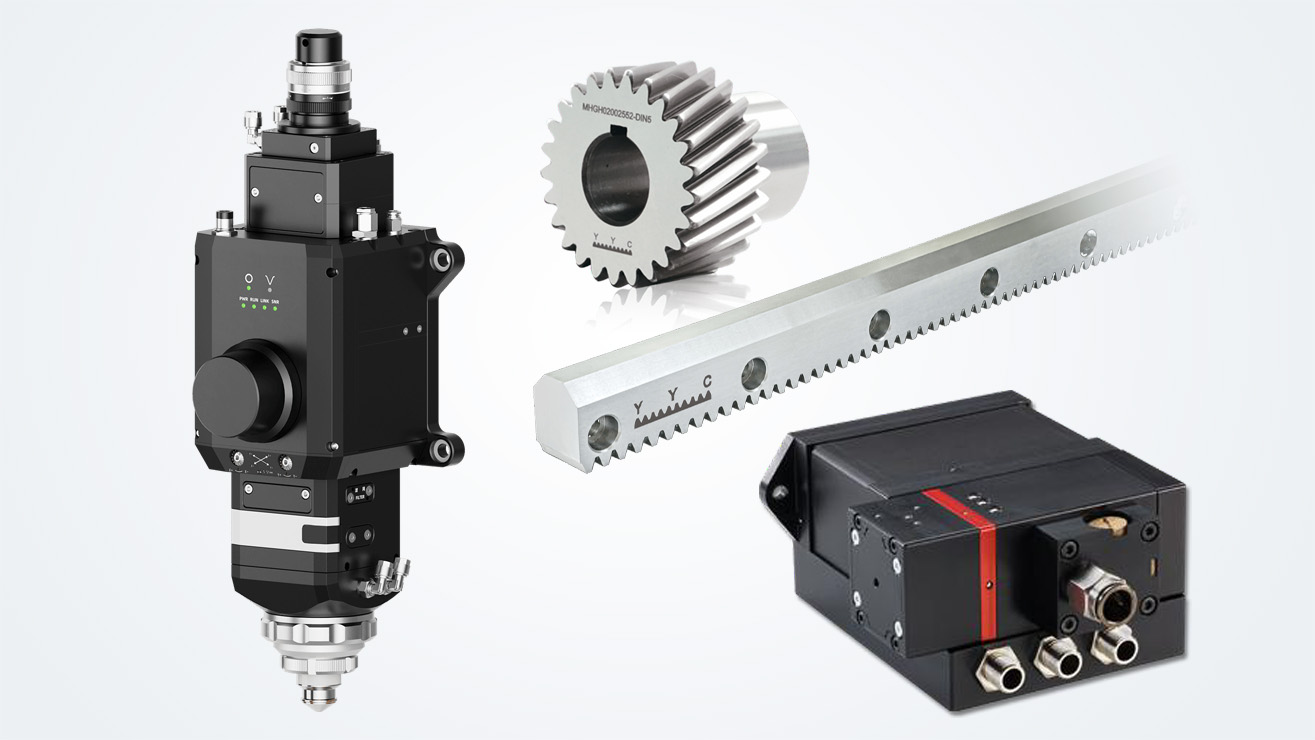

Het systeem dankt zijn hoge betrouwbaarheid en procesveiligheid aan de volledige uitrusting met hoogwaardige merkcomponenten. Hier is een kort overzicht:
Voor de SMART Compact X vertrouwen we op Raycus-bronnen die speciaal voor de Europese markt zijn ontwikkeld: de krachtige CW-serie. Met hun dubbele veiligheidscircuit en volledige CE- en PLD-conformiteit voldoen ze aan de hoogste normen voor operationele veiligheid.
De krachtige bronnen zijn beschikbaar voor de SMART Giant met vermogens van 12, 15, 20 en 30 kW en garanderen eersteklas snijkwaliteit, stabiliteit en efficiëntie. Geïntegreerde beschermingsmechanismen tegen terugreflecties en real-time monitoring zorgen voor maximale betrouwbaarheid bij continu gebruik.
Raycus CW-fiberlasers – High-end serie versus standaardserie:
De SMART Compact X staat voor premium technologie die veiligheid en prestaties combineert – voor degenen die weigeren compromissen te sluiten.
De SMART Compact X maakt indruk met hoogwaardige componenten en levert nauwkeurige snijresultaten op een breed scala aan materialen. De in de snijkop geïntegreerde sensortechnologie zorgt voor een stabiele en constant hoge proceskwaliteit, zelfs bij continu meerploegendienst.

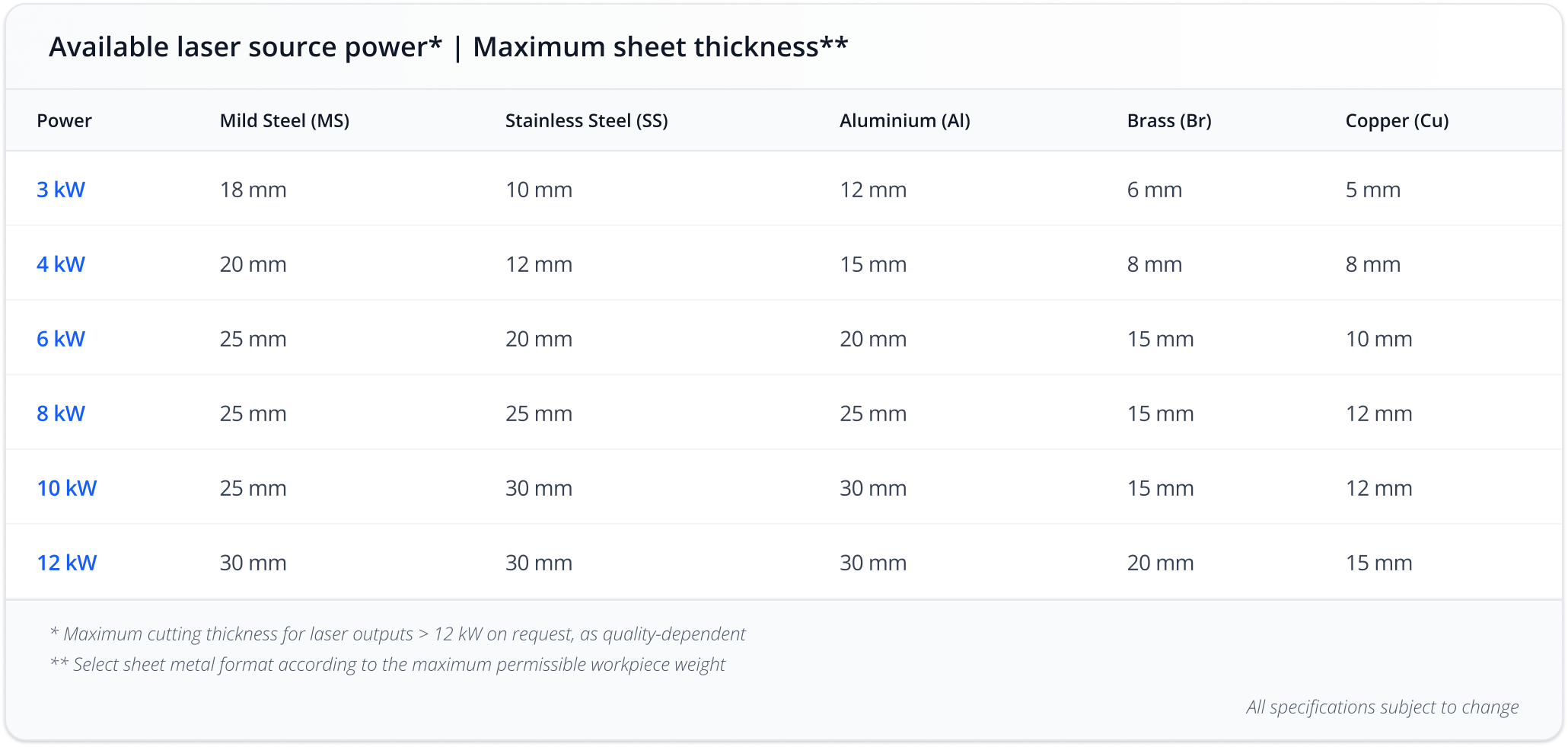

Het lasersysteem is geschikt voor het snijden van onder meer constructiestaal, RVS, aluminium, messing en koper. Afhankelijk van de gebruikte laserbron en het materiaal kunnen materiaaldiktes tot 30 mm worden bereikt.
Met een besturingssysteem en uitgebreide modules voor onderhoud op afstand bieden wij de beste basis voor snelle en deskundige hulp via inbellen op afstand.
Bijna alle elektronische componenten kunnen worden gediagnosticeerd en geanalyseerd. Dit betekent dat in meer dan 90 procent van de gevallen machinestilstand snel en eenvoudig kan worden verholpen zonder dat er een servicemonteur ter plaatse hoeft te komen.

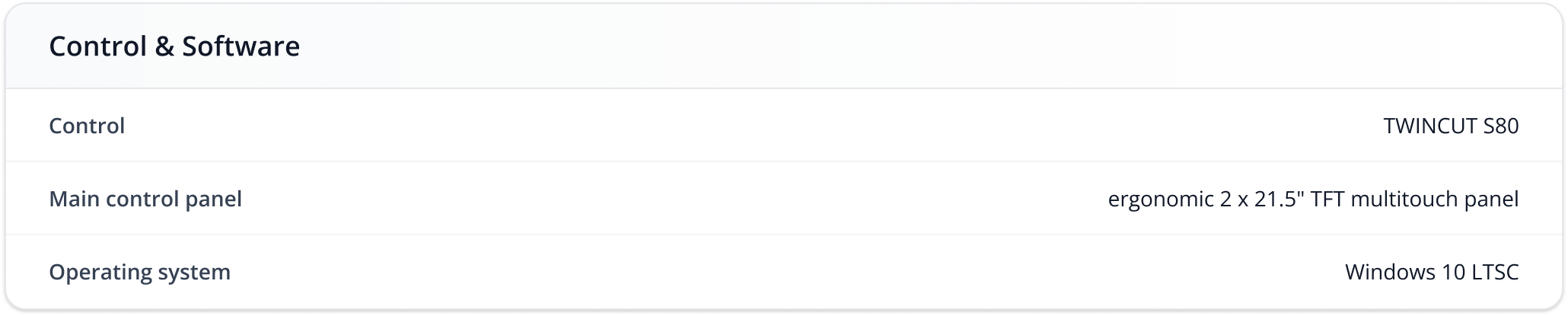

Het systeem is uitgerust met het TWINCUT S80 machinebesturingssysteem van ACCURL, een geavanceerd EtherCAT CNC-platform voor maximale procesbetrouwbaarheid, efficiëntie en herhaalbaarheid.
De TWINCUT S80 CNC-besturing verzorgt de volledige aansturing van alle snijcomponenten en bijbehorende randapparatuur. De besturing is standaard uitgerust met een gebruiksvriendelijke HMI (Human Machine Interface), die eenvoudig wordt bediend via een 21,5" touchscreen of een ergonomische handbediening.
De overzichtelijke grafische gebruikersinterface maakt intuïtieve bediening en snelle gewenning mogelijk. De besturing is gebaseerd op een robuuste industriële pc, die samen met alle overige besturingscomponenten is geïntegreerd in een aparte schakelkast. Voedings- en signaalkabels worden veilig geleid via een kabelgoot.
Voor optimale snijkwaliteit beschikt de besturing over snelle automatische hoogteregeling voor een constante afstand tot het werkstuk en CNC-gestuurde compensatiemechanismen voor nauwkeurige positionering van de laserfocus.
De volgende functies zijn standaard geïntegreerd:
Om u volledig te laten focussen op uw productie, helpen de volgende softwareoplossingen bij het intuïtief omzetten van tekeningen en snijplannen naar afgewerkte onderdelen. Welke oplossingen kunnen worden gebruikt, hangt af van de individuele configuratie van de besturing van uw snijsysteem. Wij adviseren u hierover graag persoonlijk. In principe kunnen ook oplossingen van andere leveranciers worden gebruikt, zoals Lantek of Libellula.
CypNest is krachtige nestingsoftware die specifiek is ontwikkeld voor lasersnijsystemen. De software maakt efficiënt en materiaalbesparend nesten van snijdelen mogelijk.
