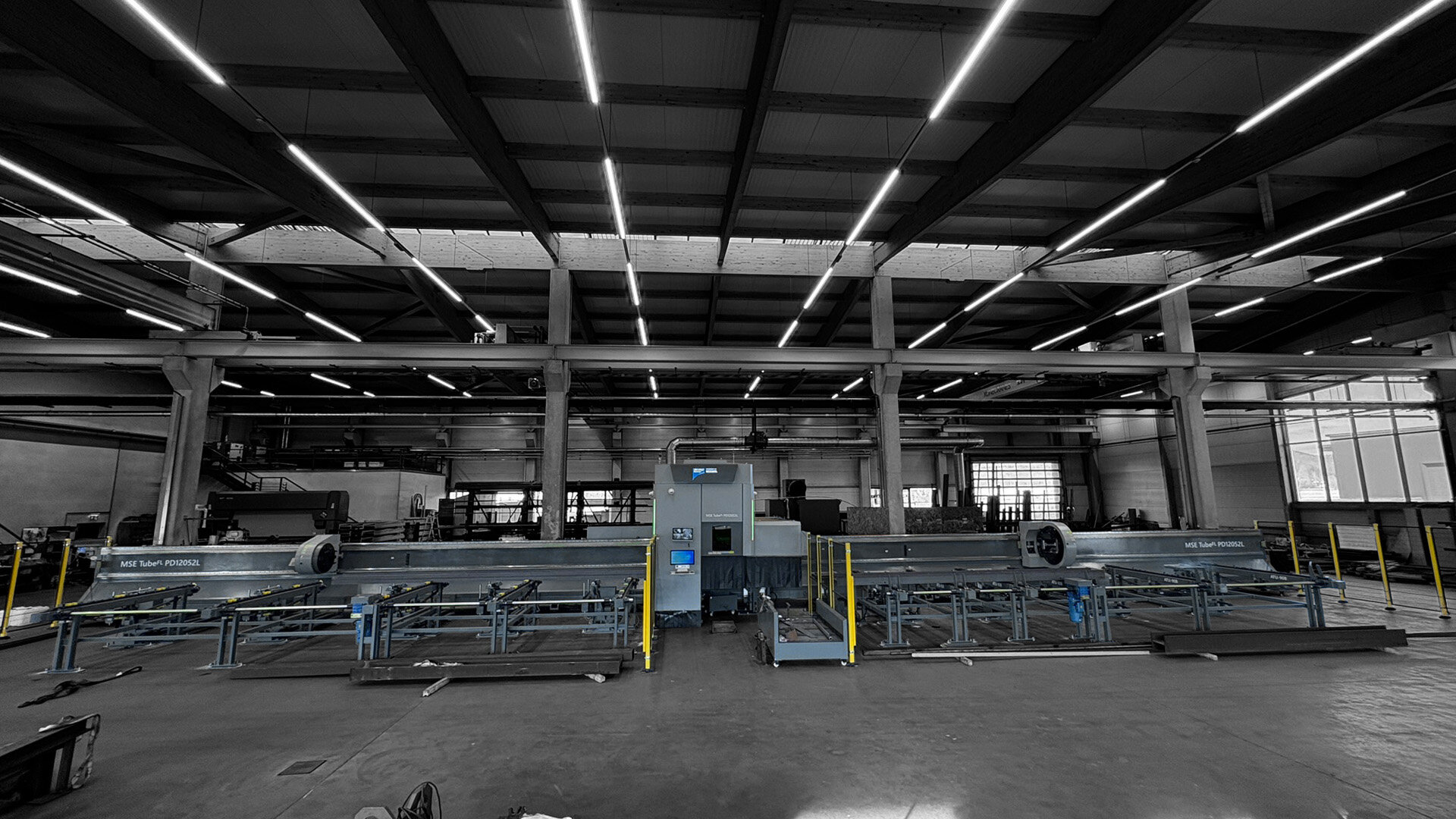

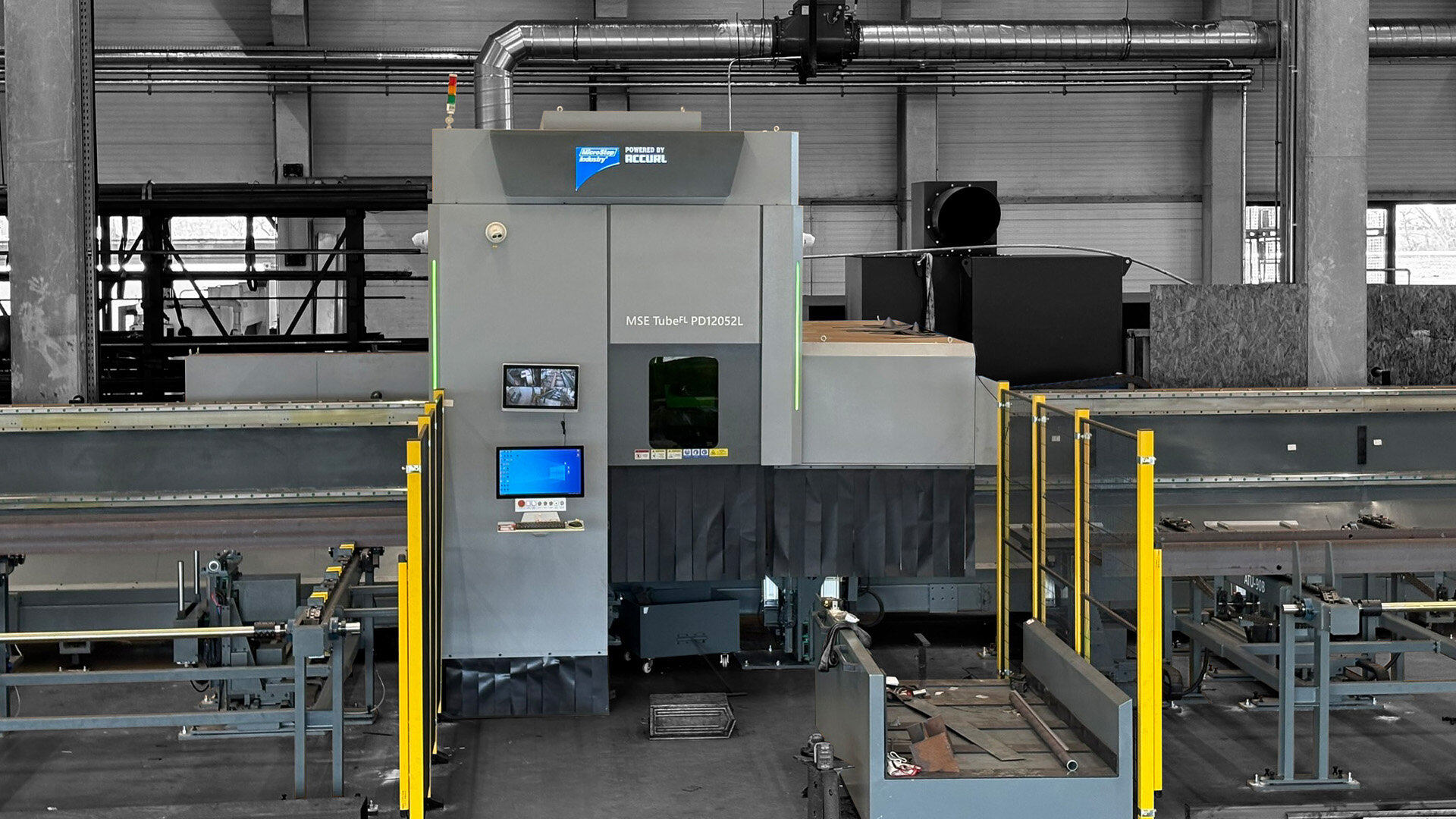

De TubeLINE D | lasersnijden van grote buizen, profielen en balken

De TubeLINE D serie is ontwikkeld voor het betrouwbaar, zeer nauwkeurig en snel 2D en 3D verwerken van grote buizen, profielen en balken. Het fiberlasersnijsysteem maakt de precieze verwerking mogelijk van buizen tot 12,2 meter lengte en 580 mm diameter, evenals het snijden van profielen tot een lengte van 12,2 meter en een randlengte tot 500 mm. Afhankelijk van de versie heeft het systeem een extreem hoge mate van automatisering. Het laden en ontladen van de gesneden onderdelen kan ook bijna volledig worden geautomatiseerd.

De zeer dynamische machine is perfect geschikt voor de productie van onderdelen met hoge precisie en hoge snijsnelheden – waarmee de fijnste contouren en openingen en exacte schuine sneden kunnen worden gerealiseerd. Vierkante profielen, ronde profielen, elliptische profielen, vlakke profielen en driehoekige geometrieën evenals I-profielen en andere materiaalvormen kunnen eenvoudig opgespannen en bewerkt worden. Het fiberlasersysteem, dat keuze biedt uit laserbronnen met een vermogen tot 20 kW, heeft verbazingwekkend lage onderhouds- en bedrijfskosten.

Buis en profie

Balkbewerking

2D-snijden

3D-snijden

Markeren

Materiaalsupports

Efficiëntie van de volgende generatie

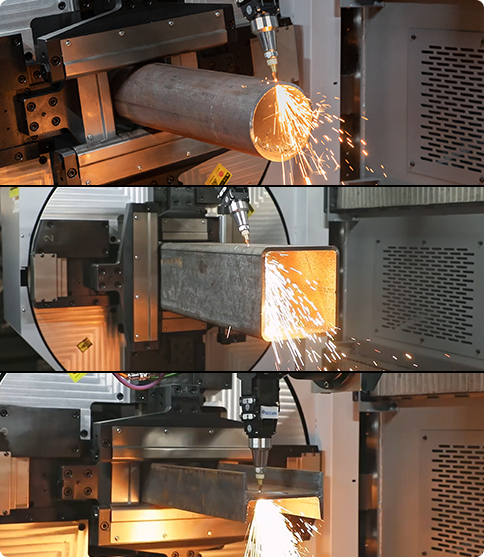

Verwerking van buizen, vierkante profielen en balken met een hoge mate van automatisering

Zagen van buizen

Zagen van buizen (tot 580 mm Ø en 12,2 meter lang) en vierkante profielen (tot 500 x 500 mm randlengte en 12,2 meter totale lengte)

Synchroon roterende gemotoriseerde

Synchroon roterende gemotoriseerde klauwplaten worden automatisch gepositioneerd

Afhankelijk van de versie

Volautomatisch laad- en lossysteem

Optioneel

Ongecompliceerd handmatig laden en ontladen

Eenvoudige programmering

Eenvoudige programmering aangepast aan de machine met de uitstekende TubePro® softwareoplossing van Bochu

Geavanceerde constructietechniek

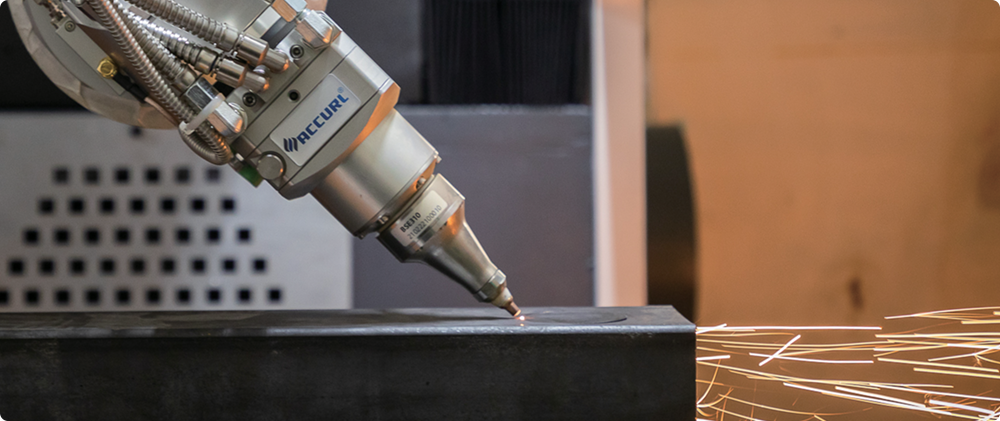

Laserrotator voor schuine sneden tot 45°

Afhankelijk van de uitvoering kan de TubeLINE worden uitgerust met een laserrotator voor schuine sneden van -45° tot +45°. Op deze manier kan de lasnaadvoorbereiding nauwkeuriger en efficiënter worden uitgevoerd dan mogelijk zou zijn met een handmatig proces. Afhankelijk van de onderdeelgeometrie kunnen eenvoudige V- en X-naden gesneden worden, maar ook complexere V- of K-naden met microverbindingen. Programmeren is kinderspel dankzij de intuïtieve softwareoplossing. De contactloze afstandsbesturing zorgt voor een consistente afstand van de spuitmond tot het snijmateriaal en daardoor voor een optimale snijkwaliteit.

‍

De afdichting bewaken

Real-time bewaking van de afdichting van de optische componenten verlengt de levensduur van deze belangrijke componenten en zorgt zo voor een stabiele productie.

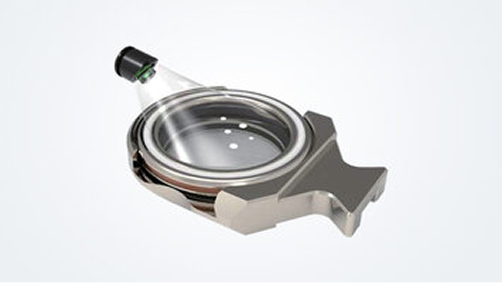

Temperatuurbewaking

Het systeem bewaakt de temperatuur van het veiligheidsglas en activeert een alarm en een verwerkingsstop als een bepaalde waarde wordt overschreden.

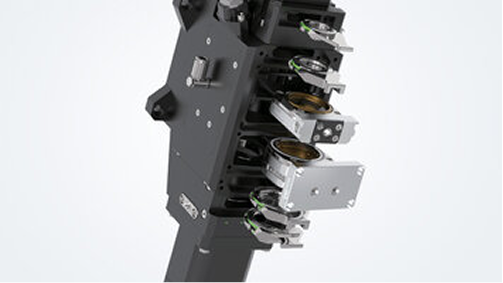

Eenvoudig onderhoud & reparatie

De optiek kan in slechts enkele minuten en met minimale inspanning worden gecontroleerd en vervangen – dit verlaagt de onderhoudskosten aanzienlijk.

Bescherming tegen botsingen

Een effectief antibotsingsontwerp van de snijkop voorkomt productiestilstand door dure reparatiewerkzaamheden.

Features

Een zeer efficiënte oplossing die maximale productiviteit garandeert

De TubeLINE D is een efficiënte oplossing voor het snijden van bijzonder grote buizen, profielen en balken met tal van geavanceerde technologieën voor optimale procesresultaten. Het systeem biedt veelzijdige opties voor het verwerken van een breed scala aan materiaalgeometrieën. Hoogwaardige componenten en geavanceerde, eersteklas technologie zorgen voor maximale procesbetrouwbaarheid. Het uiterst gebruiksvriendelijke systeemtype maakt het eenvoudig om de productie snel aan te passen aan veranderende materiaalsoorten, diktes en geometrieën. Een geautomatiseerd laad- en lossysteem is standaard geïntegreerd.

Hoge efficiëntie bij krachtige prestaties

Scherpe investering met beheersbare investerings- en gebruikskosten voor een snelle terugverdientijd
Tot 2/3 lager energieverbruik bij gelijktijdig hogere snijsnelheid (vergeleken met CO₂-lasers met hetzelfde vermogen)
Het complete systeem is vrijwel onderhoudsvrij
Geen lasergassen nodig
Direct inzetbaar na het inschakelen van de machine
Snelle ingebruikname dankzij compact en modulair ontwerp (plug & produce)

Controls

Bochu FSCUT5000® machinebesturing

Bediening via dual-panel

Dankzij hoogwaardige componenten en een slim machineontwerp vereenvoudigt de TubeLINE veel processen bij het lasersnijden van buizen. De FSCUT5000® van Bochu – een zeer nauwkeurig, ultrasnel en extreem innovatief EtherCAT CNC-besturingssysteem – zorgt voor de beste prestaties van het totale systeem. Het is speciaal ontwikkeld voor fiberlaser buizensnijmachines. Het zeer wendbare systeem maakt een krachtige besturing mogelijk van meerdere klauwplaten en een 3D-afschuiningseenheid voor de realisatie van lasnaadvoorbereidingen.

In combinatie met de gebruiksvriendelijke en zeer functionele TubePro® software werken gebruikers met een van de meest geavanceerde en gebruiksvriendelijke oplossingen voor buis- en profielbewerking.
