SMART Cube X | Lasersnijden in compact formaat

De SMART Cube X fiberlasersnijmachine is de ideale oplossing voor compact lasersnijden. De machine combineert efficiëntie met een minimale ruimtebehoefte en maakt de productie van zeer nauwkeurige onderdelen mogelijk. De serie is verkrijgbaar met werkbereiken van 1.000 × 2.000 tot 1.500 × 3.000 mm en kan worden uitgerust met laserbronnen tot 12 kW.

De fiberlasersnijmachine kenmerkt zich daarnaast door een scherpe investering en lage onderhouds- en gebruikskosten. De hoge betrouwbaarheid en procesveiligheid zijn het resultaat van het consequente gebruik van hoogwaardige merkcomponenten.

De SMART Cube X is geoptimaliseerd voor gebruik met IndustryFusion, een open en fabrikantoverstijgende netwerktechnologie voor slimme fabrieken en producten. Daarmee is de lasersnijmachine voorbereid op de productieomgeving van de toekomst.

Plaatbewerking

2D snijden

Markeren

Next Generation Efficiency

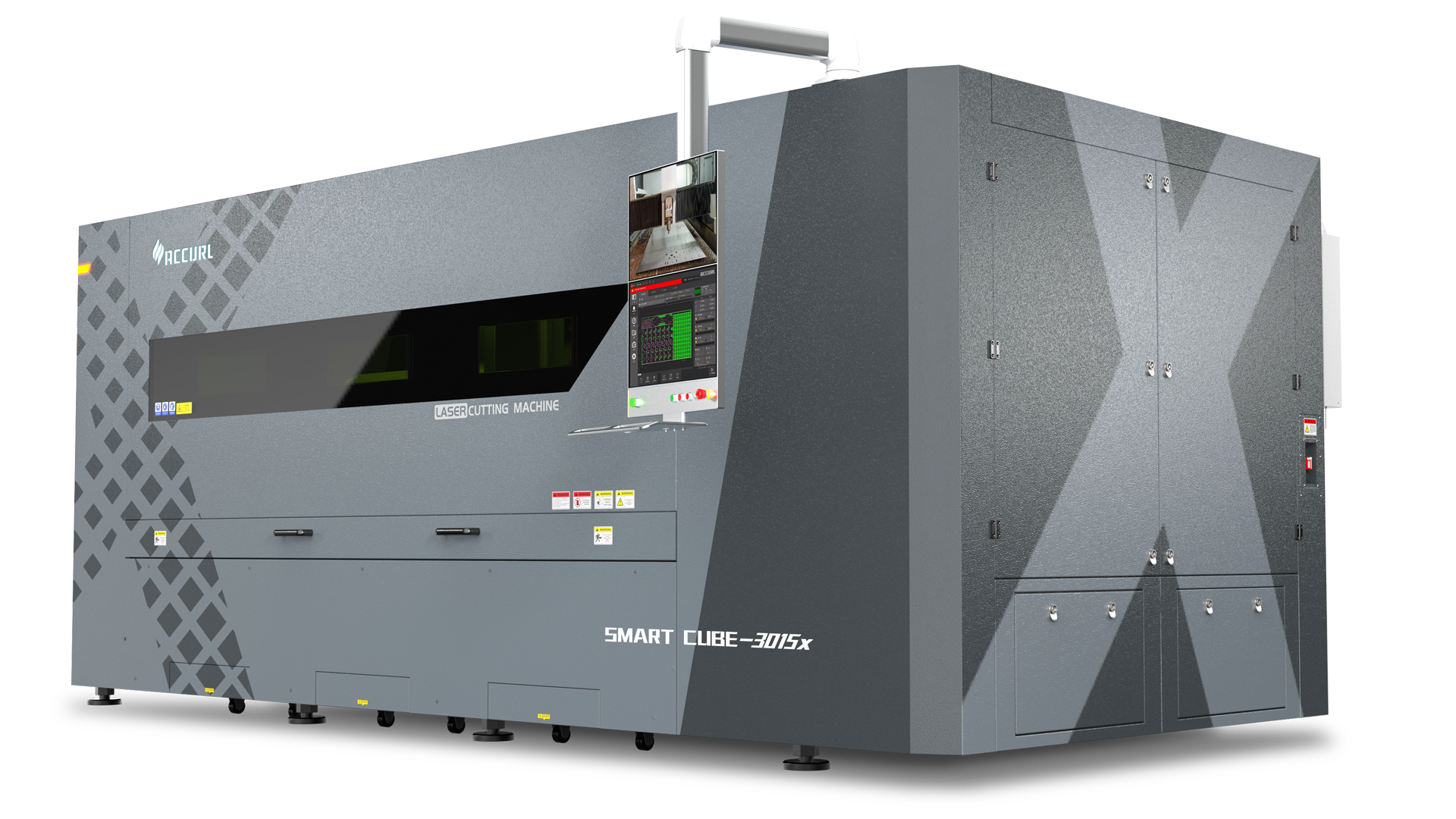

SMART Cube X: De compacte oplossing voor 2D-lasersnijden

De SMART Cube X is een compacte en efficiënte fiberlasersnijmachine. Het zeer nauwkeurige 2D-snijsysteem met een handmatig uitschuifbare snijtafel maakt eenvoudig en praktisch laden en lossen mogelijk en is beschikbaar in verschillende configuraties:

Features

Zeer dynamisch portaal en robuuste frameconstructie

De stalen frameconstructie wordt bij meer dan °C spanningsarm gegloeid. Dit voorkomt vervorming van het frame, ook bij langdurig en intensief gebruik.

Een geoptimaliseerd gewicht, hoge stijfheid en een laag zwaartepunt maken hoge versnellingen mogelijk.

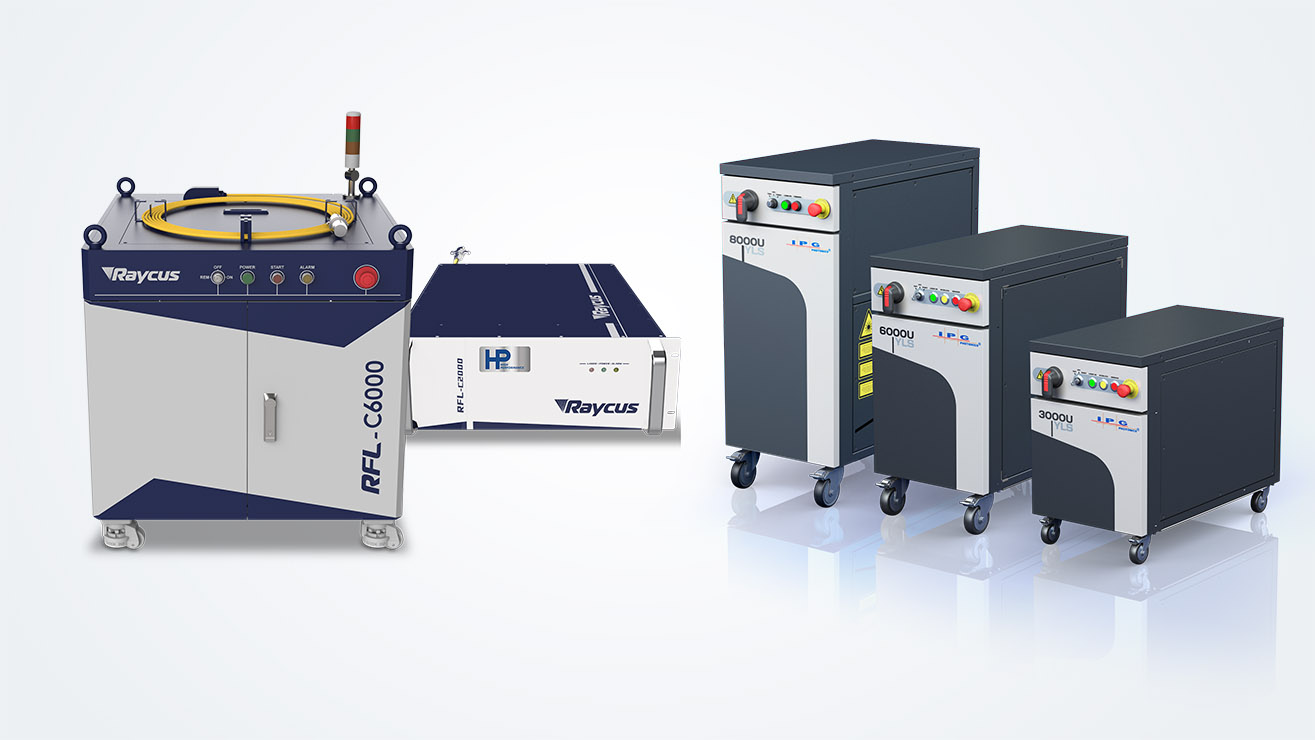

Krachtige laserbronnen tot 12 kW voor maximale productiviteit

Meer laservermogen en hogere bundelintensiteit: de SMART Cube X kan worden uitgerust met laserbronnen van 2 tot 12 kW. Daardoor kunnen gebruikers sneller snijden of grotere materiaaldiktes verwerken. Dat zorgt voor hoge productiviteit en lage kosten per onderdeel.

Het benodigde vermogen wordt geleverd door laserbronnen van gerenommeerde fabrikanten zoals IPG Photonics en Raycus. Beide leveranciers staan bekend om betrouwbare, innovatieve producten, ruime ervaring en een sterke R&D-basis.

Hoogwaardige componenten van gerenommeerde merken

Het systeem dankt zijn hoge betrouwbaarheid en procesveiligheid aan het gebruik van hoogwaardige merkcomponenten. Korte selectie:

Snijkop: BOCHU BLT (China)
Besturing: TWINCUT S80 (China)
Servo aandrijving: Yaskawa (Japan)
Tandwielen en tandheugels: WITTENSTEIN alpha (Duitsland)
Lineaire geleidingen: BOSCH Rexroth (Duitsland)
Gasklep: HOERBIGER LasGARCompact (Duitsland)

‍

Uitstekende snijkwaliteit met verschillende materialen

De SMART Cube X bereikt een uitstekende snijkwaliteit op een breed scala aan werkstukken dankzij de beste componenten. Dankzij de speciale sensortechnologie die in de snijkop is geïntegreerd, wordt zelfs in meerploegendienst een hoge kwaliteit bereikt.

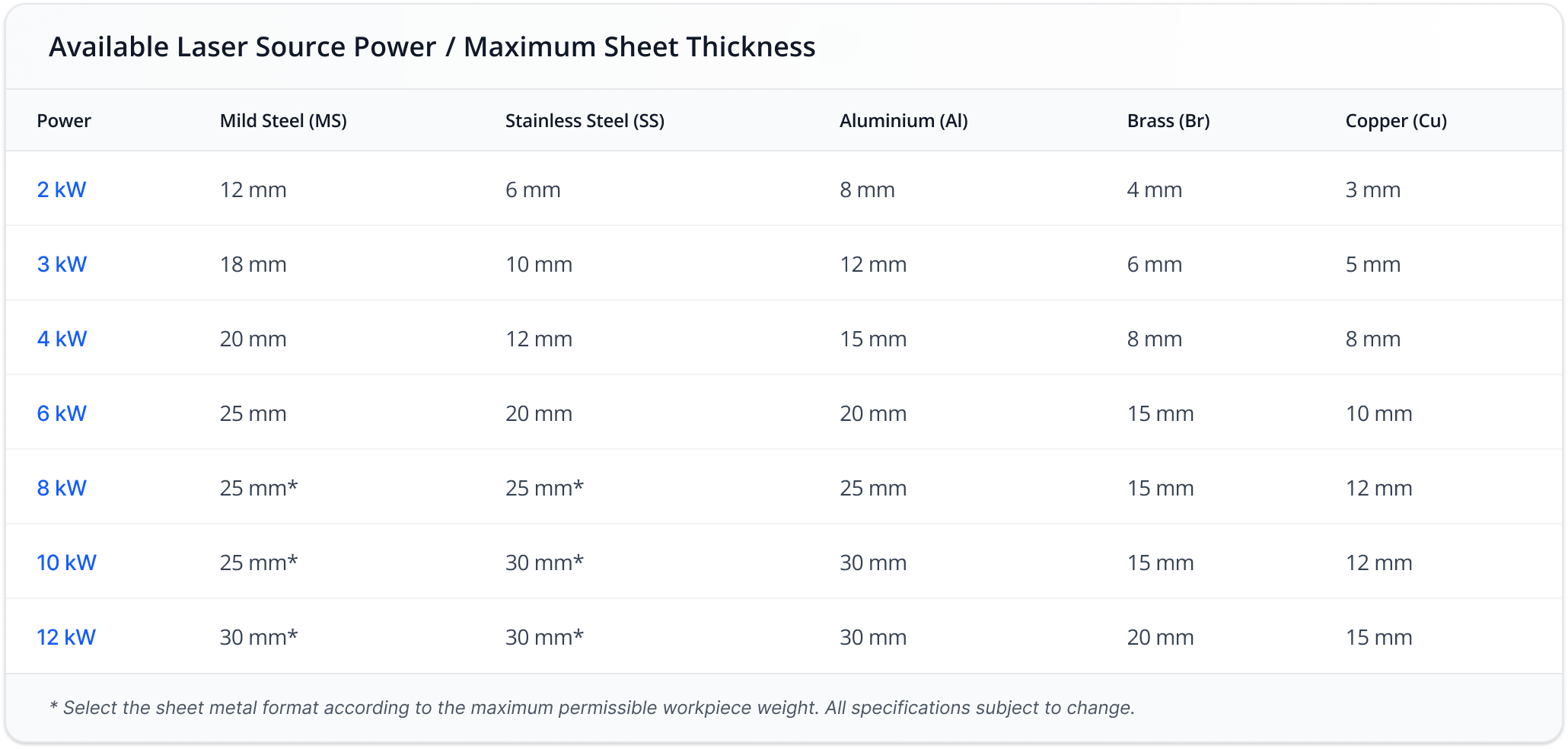

Het lasersysteem kan worden gebruikt om zacht staal, roestvrij staal, aluminium, messing en koper te snijden. Afhankelijk van de laserbron en het materiaal kunnen diktes tot 25 mm worden verwerkt.

Hoge efficiëntie bij krachtige prestaties

Scherpe investering met beheersbare investerings- en gebruikskosten voor een snelle terugverdientijd
Tot 2/3 lager energieverbruik bij gelijktijdig hogere snijsnelheid (vergeleken met CO₂-lasers met hetzelfde vermogen)
Het complete systeem is vrijwel onderhoudsvrij
Geen lasergassen nodig
Direct inzetbaar na het inschakelen van de machine
Snelle ingebruikname dankzij compact en modulair ontwerp (plug & produce)

Remote diagnose

Met de besturing en uitgebreide remote-onderhoudsmodules bieden wij een solide basis voor snelle en deskundige ondersteuning via remote toegang.

Vrijwel alle elektronische componenten kunnen worden gediagnosticeerd en beoordeeld. Daardoor kunnen machinestilstanden in meer dan 90 procent van de gevallen snel en eenvoudig worden verholpen, zonder dat een servicemonteur op locatie nodig is.

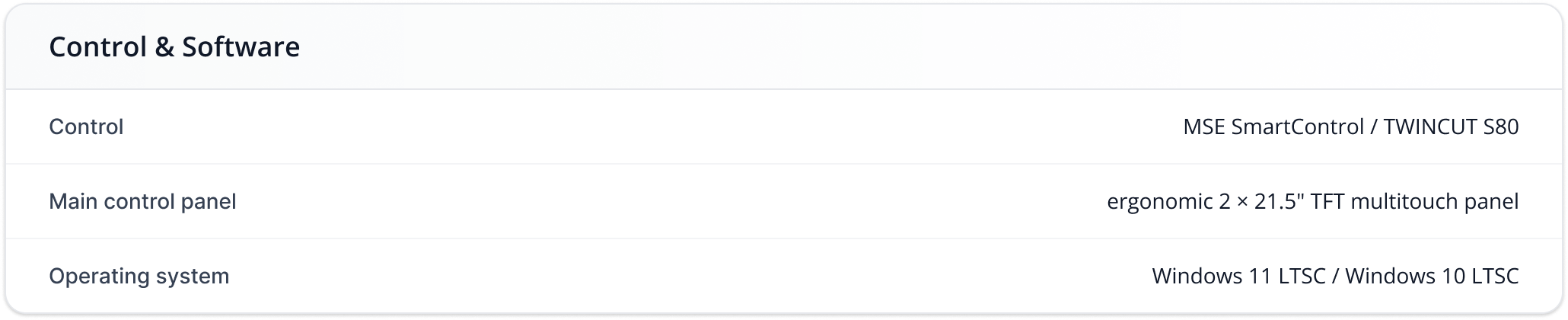

Controls

Het systeem is uitgerust met de TWINCUT S80 machinebesturing van ACCURL: een modern EtherCAT CNC-platform voor maximale procesbetrouwbaarheid, efficiëntie en herhaalbaarheid.

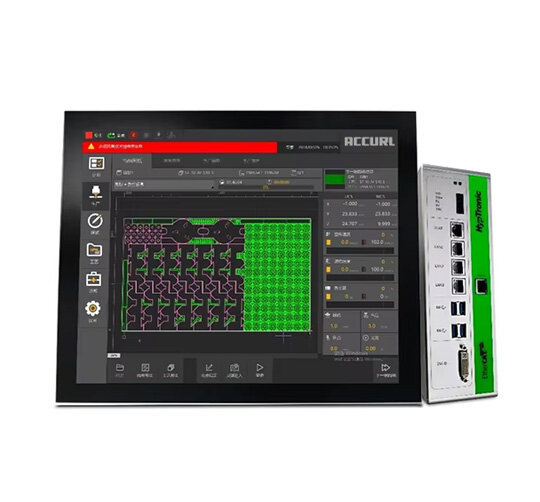

TWINCUT S80 machinebesturing

Procesbetrouwbaarheid, efficiëntie en herhaalbaarheid

De TWINCUT S80 CNC-besturing verzorgt de volledige aansturing van alle snijcomponenten en bijbehorende randapparatuur. De besturing is standaard uitgerust met een gebruiksvriendelijke HMI (Human Machine Interface), die eenvoudig wordt bediend via een 21,5" touchscreen of een ergonomische handbediening.

De overzichtelijke grafische gebruikersinterface maakt intuïtieve bediening en snelle gewenning mogelijk. De besturing is gebaseerd op een robuuste industriële pc, die samen met alle overige besturingscomponenten is geïntegreerd in een aparte schakelkast. Voedings- en signaalkabels worden veilig geleid via een kabelgoot.

Voor optimale snijkwaliteit beschikt de besturing over snelle automatische hoogteregeling voor een constante afstand tot het werkstuk en CNC-gestuurde compensatiemechanismen voor nauwkeurige positionering van de laserfocus.

De volgende functies zijn standaard geïntegreerd:

Plaatpositiedetectie voor automatische uitlijning van het snijproces
Smart Piercing voor geoptimaliseerde insteekprocessen
Smart Laser Off voor het beperken van niet-productieve tijden
Smooth Microjoin voor betere onderdeelkwaliteit
Auto Recut bij detectie van onvolledige sneden
Geïntegreerd CAD/CAM-systeem voor eenvoudige en efficiënte programmering

Software

Software voor uw lasersnijsysteem

Om u volledig te laten focussen op uw productie, helpen de volgende softwareoplossingen bij het intuïtief omzetten van tekeningen en snijplannen naar afgewerkte onderdelen. Welke oplossingen kunnen worden gebruikt, hangt af van de individuele configuratie van de besturing van uw snijsysteem. Wij adviseren u hierover graag persoonlijk. In principe kunnen ook oplossingen van andere leveranciers worden gebruikt, zoals Lantek of Libellula.

CypNest

CypNest is krachtige nestingsoftware die specifiek is ontwikkeld voor lasersnijsystemen. De software maakt efficiënt en materiaalbesparend nesten van snijdelen mogelijk.

Media

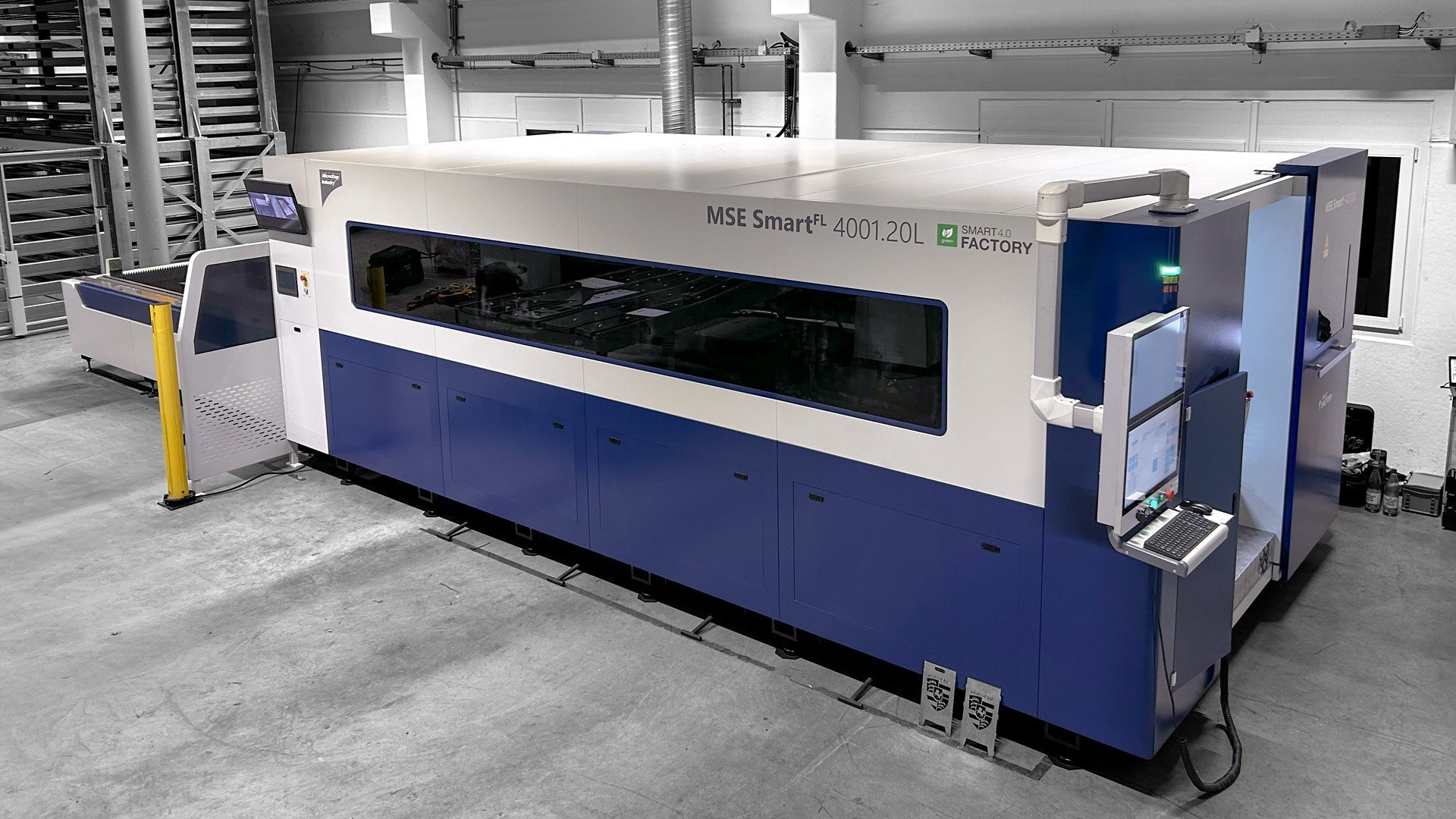

Let op: de onderstaande galerij toont een video en afbeeldingen van de vorige SMART Cube-serie. Deze succesvolle serie is inmiddels opgevolgd door de SMART Cube X. Afbeeldingen van de nieuwe SMART Cube X volgen binnenkort.
